Ministøttemur Grå Buestein

Name: Ministøttemur Grå Buestein | Granitt og Betongvare
SKU: 101084
Price: 109 NOK
Availability: InStock

109kr (stk)

Asak Ministøttemur – enkelt og raskt å montere!

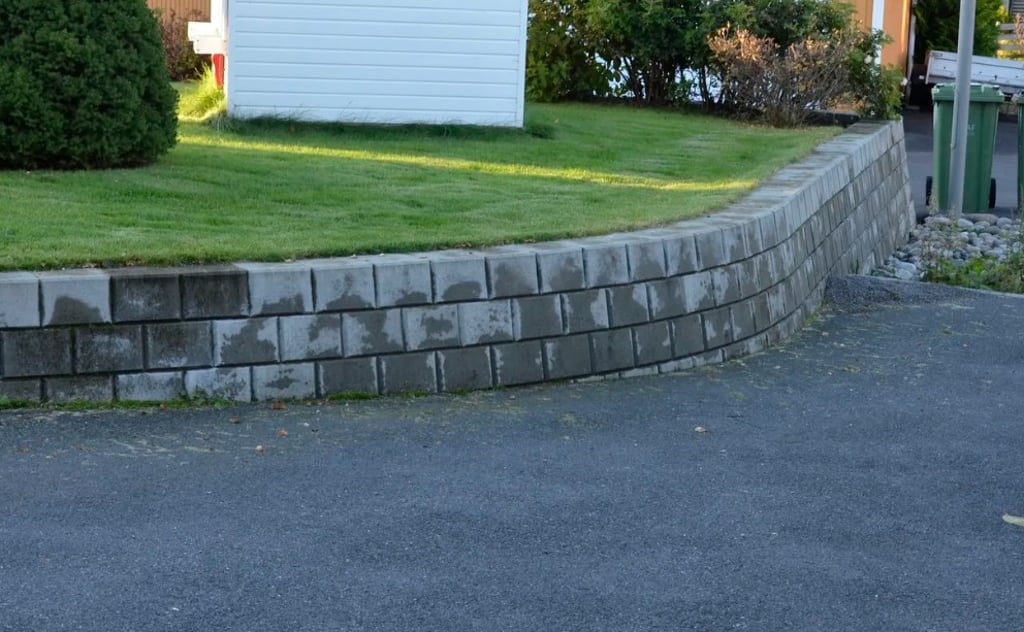

Mini Grå er en støttemur med betongens naturlige farge og passer inn i de fleste uterom. Ministøttemur Grå Buestein.

Send forespørsel
På fabrikklager

Bestill fra oss / Oslo 150kr Bestill fra fabrikk 109kr

Pris

Produktnummer: 101084 Kategorier: Støttemur, Støttemur Betong Stikkord: Betong Leverandør: Asak Miljøstein

Vekt	22,7 kg
Dimensjoner	25 × 34 × 17 cm

Beskrivelse

Asak ministøttemur er spesielt utviklet med tanke på stabilitet, enkel og rask montering og et vakkert utseende. Vi har utviklet et bredt sortiment slik at du får alt du trenger av støttemursblokker for et vellykket resultat.

Mini Grå er svært enkel å montere og skal du svinge muren eller trappe den i terrenget, har vi utviklet gode løsninger for dette. Muren er produsert for å helle innover i terrenget for å sikre stabilitet og holde massene trygt på plass.

Med Asak Mini Grå kan du enkelt lage buer og hjørner. Den er like velegnet til lave som høye støttemurer, i både private og offentlige uterom. Høye murer eller murer som blir utsatt for store belastninger, forankres i bakfyllingen med jordarmeringsnett spesifisert etter nøye dimensjoneringsberegninger.

Fordeler

Støttemurer gir bedre utnyttelse av utearealet, sikrer nivåforskjeller i skrånende terreng, og kan bidra til å gi uteområdet et flott utseende.

Asak ministøttemur har flere fordeler. Blokkene har brede fasede kanter i front, noe som gir muren et rent og rolig mønster. Støttemurblokken har lav egenvekt og er lett å montere.
Vi har lagt inn et velv i blokken som, ved siden av å redusere vekten, også gjør den lettere å håndtere. Blokkene tørrstables uten bruk av mørtel eller lim, noe som gjør muren meget fleksibel mht bevegelser i grunn eller fundament. Muren kan enkelt demonteres og settes opp igjen. Trappeelement som monteres med bruddsiden inn i terrenget er en fin kombinasjon med Mini Grå.

Vi leverer også jordarmeringsnett og videreformidler spørsmål om dimensjonering til våre samarbeidspartnere.
Ministøttemur heller 10 grader (3 cm pr. skift) bakover mot terrenge på vannrett såle. Vi har lagt inn låsefas i bakkant av blokkene, og sammen med høy egenstabilitet gir dette et godt utgangspunkt for en varig og stabil mur.

Beregningskalkulator

Støttemur beregning

Arbeidsbeskrivelse

Montering av utvendig og innvendig hjørne

Arbeidsbeskrivelse_støttemur

Datablader

ASAK_FDV_Støttemur

ASAK_Produktdatablad_Støttemur2017

Tabeller for armering

Tabeller for armering av ASAK ministøttemur

(Mini grå og Mini Exclusive)

Tabeller for armering av asak ministøttemur

Gangtrafikk på toppen av muren

Høyde på mur	Armerings lengde	Antall lag	Nett i stein nr. (nr 1 er nederst)
100 – 200 cm	120 cm	3	1,5,9
200 – 300 cm	160 cm	5	1,3,6,10,14
300 – 400 cm	220 cm	6	1,4,8,12,15,20
400 – 500 cm	260 cm	8	1,2,6,10,13,17,21,25

Kjøreflate inntil 0,50 meter fra kanten av muren

Høyde på mur	Armerings lengde	Antall lag	Nett i stein nr. (nr.1 er nederst)
100 – 200 cm	120 cm	3	1,4,8
200 – 300 cm	200 cm	5	1,2,6,9,14
300 – 400 cm	260 cm	6	14,8,12,16,20
400 – 500 cm	280 cm	8	1,2,6,10,13,17,21,25

* 400 –500 cm er beregnet med E’Grid 90R.

Skrånende terreng opp til 1:2 på toppen av muren

Høyde på mur	Armerings lengde	Antall lag	Nett i stein nr. (nr.1 er nederst)
100 – 200 cm	140 cm	3	1,4,8
200 – 300 cm	220 cm	5	1,2,6,9,14
300 – 400 cm	300 cm	8	1,2,6,10,13,17,21,25
400 – 500 cm	380 cm	8	1,2,6,10,13,17,21,25

* 400 –500 cm er beregnet med E’Grid 90R.

Det kan fremlegges beregninger for hver installasjonsmåte. Da vi ikke har kjennskap til grunnforholdene på byggeplassen og heller ikke har kontroll på installasjonen, er dette å betrakte som en veiledning for en evt. installasjon. Vi tar derfor ikke teknisk eller økonomisk ansvar for bruk av disse tabellene.

armering

Montering av jordarmeringsnett

– Nettet kappes i angitt lengde som vist i tabellen. Lengden på nettet måles fra bakkant av muren.

– Jordarmeringsnett festes til blokkene som vist i tegning, ved å legge nettet i sporet i bakkant på blokkene. Når neste blokkskift monteres, låses nettet.

– Start med å legge nett mellom første og andre skift. Deretter legges nett i de skift som tabellen i forhold til høyde og belastning angir.

– Tilbakefylling. Se under «Forutsetninger».

– I ut- og innvendige hjørner legges nettet som vist på tegningen til høyre.

Verktøy

Til kapping av mur benyttes vinkelkutter med diamantblad. For øvrig er det viktig å bruke rettesnor, vater og rettholt. Til komprimering av bakfyllingen benyttes lett platevibrator (80-100 kg). Monteringsanvisning følger også med varene ut på byggeplass.

NB! Den utførende har selv ansvar for murens stabilitet og konstruksjon.
